电缆拖链选择标准及选型原则

  通常拖链电缆选型前需知以下细节:拖链将应用于哪种设备;拖链安装方式;使用环境;移动速度;移动加速度;移动行程,使用频率;弯曲半径;单位负载(即内部拖链电缆,油管或气管等直径和单位重量)等环境参数。

  电缆拖链选择标准及选型原则

  1、要保证负载的拖链内部合理均匀分部(重量均匀分布,空间合理分布,液压管,气管,油管和电缆zui好用竖隔片分隔成单独的空间;同种负载数量比较多,直径差异比较大的话也zui好用竖隔片隔开;若有多层排布的话,也可采用横隔片在高度方向进行分隔;

  2、保证负载能够在拖链内部自由移动,防止排布时产生负载之间有缠绕现象;

  3、根据负载的排布,计算出内高和内宽:通常情况下内高和内宽为负载排布的zui大高度和zui大宽度均要留有10%以上的空间;

  4、看所用拖链是否需用全封闭。

  拖链内置电缆和气管,液压管的数量,类型,直径决定了拖链内腔的尺寸和如何分配。

  内高:选择内置电缆、油管、气管、水管等中zui粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按实际高度作为参考高度。

  内宽:选择较粗的一些电缆、油管、气管、水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。

  弯曲半径:通常情况下,选择内置电缆、油管、气管、水管等中zui大的弯曲半径作为参考值,并留有10%以上的空间。

  电缆拖链的选型需依据具体环境参数而定,电缆拖链的选型固然重要,但电缆拖链在使用过程中也要遵循一定的规程。不当的操作会造成产品的使用年限降低,在运行过程中故障率增加,合理的操作电缆拖链是保护拖链的一种必需方法。

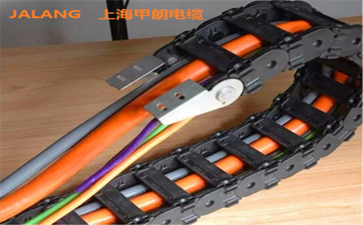

拖链电缆

拖链电缆广泛应用于工业电子系统,自动化生成线,仓储设备,机械手,消防系统,起重机,数控机床和冶金工业,喷涂设备,物流输送系统等。高柔性拖链电缆实验弯曲次数可达到600-800-2000万次。

双绞双屏蔽,规格齐全

可在-45℃保持电缆柔软,抗拉耐磨

耐油耐腐蚀,规格齐全
